常见设备类问题 Q & A
  • Automatic Transfer Switches ats 操作及使用说明

Automatic Transfer Switches ats
操作及使用说明

  • 1负载切换开关采用双投机构型或断路器型,附机械及电子连锁控制装置。
  • 2控制单元
    • 1〔TDNE〕从正常电源切换到紧急电源

 当台电电源停电,发电机起动电压建立后,断电器开始计时,将正常电源切换为紧急
电源侧继续供电,其切换时可调范围为999秒。

    • 2〔TDEN〕从紧急电源回切到正常电源

  当台电电源恢复供电或恢复稳定后,继电器自动回切负载由台电侧继续供电,其切换时间为999秒可调。
1.2.3〔TDEC〕引擎冷却延时停机
当台电电源恢复供电,并切换完成后,能自动延时使引擎在无负载状况下冷却停机,其可调整停机时间为999秒。
1.2.4〔TDES〕引擎起动延时继电器当台电电源停电或产生不规则时,必须能自动起动发电
机,其起动时间为0-60秒可调。

  • 3自动复归

引擎冷却停机后自动复归为常态,待命下一次之动作。

  • 4三段式选择开关
    • 1自动位置

 AUTO自动位置:台电停电时,能指令发电机起动并将负载切换至发电使用,当正常
电源恢复时,能将负载切换回台电侧,并令发电机停机。

    • 2停车位置

  此位置发电机需手动启动,切换部分如有正常压需手动切换。
1.4.3测试位置
此功能用假设停电,使发电机运转及切换至紧急电源侧,按回自动,切换至正常电源
侧,并令发电机停机。

  • 5指示灯〔PILOT LIGHTS〕
    • 1紧急电源负载指示灯〔红色〕
    • 2正常电源负载指示灯〔绿色〕

1.5.3负载指示灯〔黄色〕

    • 4设定TIME视窗,以利计算时间

1.6引擎起动接触点〔ENGINE START CONTACTS〕
是用在控制发电机引擎的起动点上。

  • 7操作把手

需附一只操作把手,供电气控制线路故障时,手动之操作。

  • 8数字式微处理型控制单元

控制模组皆在同一片电路板上,本积体电路需采用精密度电子零件一体成型,可防尘、防
潮,并安装于铁盒内;经由控制面板上即可设定操作及使用、并可观看控制情形。此控制装置需为多功能数位式微处理型有LED或LCD动态显示功能,不可以以拼装方式组立而成。

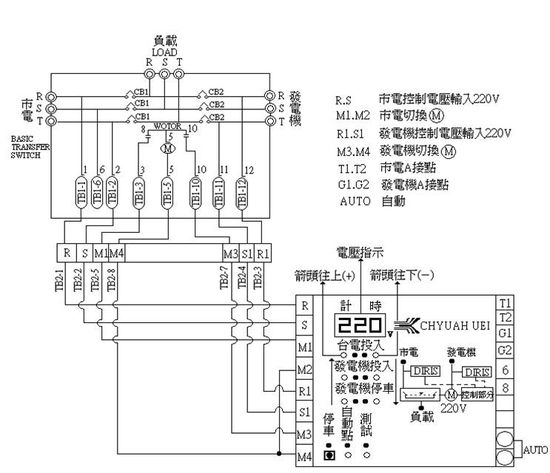

  • 9动作完成显示电压                                                              1

A.T.S.-00168

  • 选择开关(停车、自动、测试)
  • 自动位置

当正常电源停电时,能指令发电机启动,并将负载切换至紧急电源侧使用,当正常电源恢复时,能将负载切换至正常侧,并令发电机停机。

  • 停车位置

此位置发电机需手动启动,切换部分如有正常压需手动切换。

  • 测试位置

此功能用假设停电,使发电机运转及切换至紧急电源侧,按回自动,切换至正常电源侧,并令发电机停机。
2

  • 送电前请先检查:
    • 电力线配线是否正确。
    • 使用电压与规格是否相符。
    • 负载侧是否有短路现象。
  • 送电后请先检查:
    • 负载侧是否有输出或欠相,测量相序是否相同。
    • 市电与发电机指示灯亮否,如果不亮需查明原因。
    • N.F.B型负载侧无输出时,请检视是否跳脱。〈如有跳脱请先排除短路故障并立即复归使用〉



  • 送电测试:

(1)   正常电源〈市电〉投入等待TDEN开始计时。待计时毕A.T.S正常电源侧,N.F.B自动切换投入ON,表示正常电源(市电)投入。
(2)   切断正常电源后TDEN,本机组送信号启动发电机,待TDNE开始计时,待计时毕,自动切换投入发电机侧ON,表示负载电源已由发电机供应。
(3)   待正常电源复归,TDEC开始计时,待计时毕,负载自动切换至正常电源侧(市电)ON,且待TDEN计时毕,即将引擎停车。
(4)   本产品于正常电源(市电)断电时,立即启动发电机,不含引擎延迟启动(TDNS)功能。





3
维护A.T.S.功能:
本机组应保持干净,避免油、水、灰尘等污损,应定期清洁保养,并做纪录。
建议:每二周测试一次自动切换之功能,以确保A.T.S.机动性。

故障排除:

  • 检查相序是否正常或电压是否正常。
  • 端线是否脱落或氧化。





市电断电、引擎无法启动

1.A.T.S.切换开关是否置于自动位置。

2.发电机控盘之启动开关是否置于自动位置。

3.手动启动发电机。

发电机启动,紧急电源侧无法投入供电

手动用把手逆时切换至所需位置。

市电复电,无法投入供电

手动用把手逆时切换至所需位置。

市电供电,引擎无法停车

手动将发电机停车。

紧急操作

手动操作:1.操作前请先将马达的快速接头拆离

2.已逆时钟旋转至您所需的电源侧

3.标示:台电ON(正常电源侧投入)

4.标示:发电ON(紧急电源侧投入)

注意:若检测不出原因,请保持原状,等通知本公司前往处理,切勿自行处理。

  • 如自行拆卸,恕不负责保证责任★

4
